BOV(Bag-on-Valve) 기술은 현대 제조업체를 위한 뛰어난 고수율 패키징 솔루션을 제공합니다. 그러나 생산 현장에서 기계적 불일치가 발생하면 이는 곧 심각한 마진 문제가 됩니다. BOV 시스템은 귀중한 제품을 추진제로부터 안전하게 분리합니다. 실제 충전 공정에서는 공차 없는 정밀도가 요구됩니다. 운영자는 치명적인 폐기물을 방지하기 위해 크림핑, 가스 공급 및 액체 주입을 꼼꼼하게 관리해야 합니다. 사소한 교정 오류라도 전체 배치를 망치고 공급망을 방해합니다.

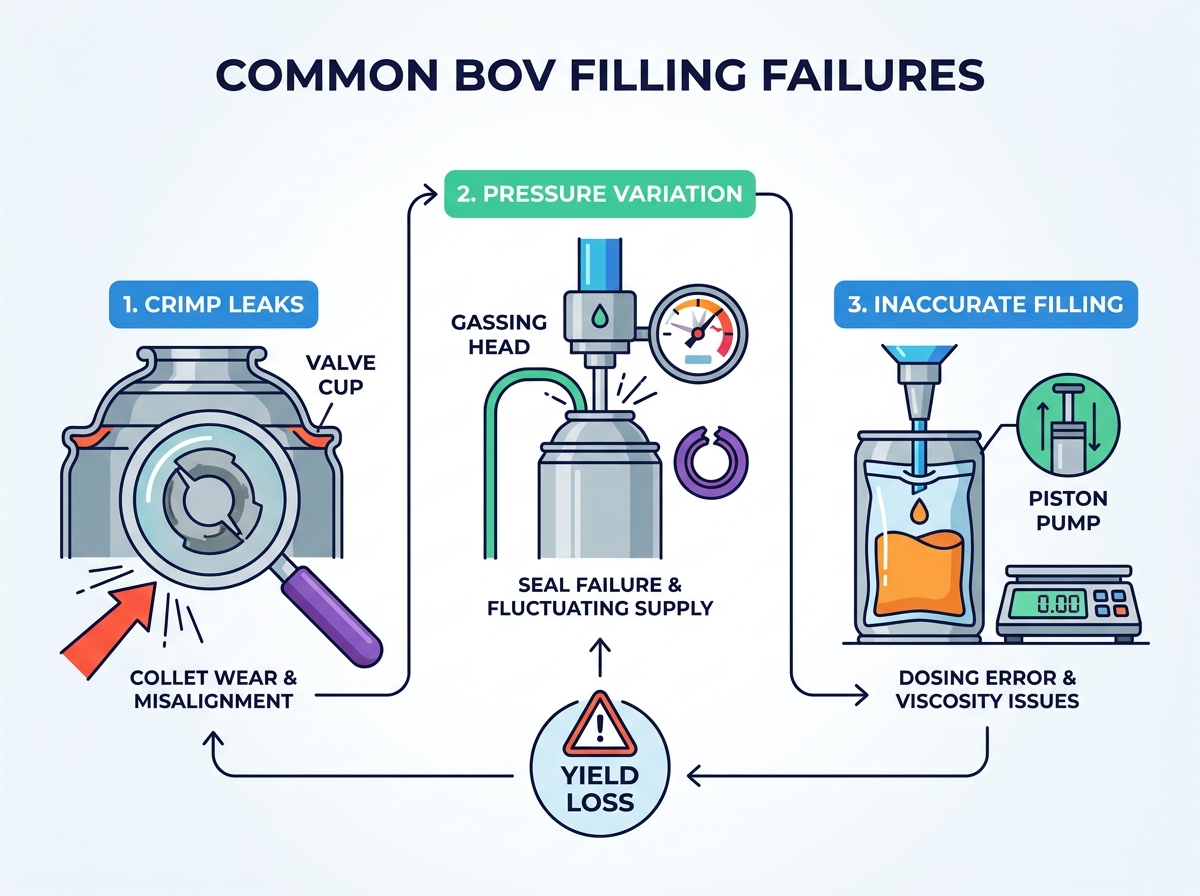

우리는 가장 일반적인 세 가지 BOV 생산 실패에 대한 임상적, 기술적 분석을 제공하기 위해 이 가이드를 설계했습니다. 압착 누출, 압력 변화 및 부정확한 액체 충전을 정확하게 진단하는 방법을 배우게 됩니다. 우리는 또한 실질적인 의사결정 프레임워크를 제공합니다. 이를 통해 반복되는 오류가 단순한 작동 오류, 표준 구성요소 마모 또는 시스템적 기계 제한으로 인해 발생하는지 판단하는 데 도움이 됩니다. 그런 다음 정확한 시정 조치를 취하여 전체 라인 수익성을 회복할 수 있습니다.
압착 누출은 무작위로 발생하는 경우가 거의 없습니다. 이는 일반적으로 압착 콜릿 마모, 부적절한 깊이/직경 보정 또는 호환되지 않는 밸브 주석판의 검증 가능한 증상입니다.
컵 아래에 가스를 공급하는 동안 압력 변화는 일반적으로 씰 링이 파손되거나 공압 공급 라인이 변동하여 에어로졸 스프레이 성능에 직접적인 영향을 미칩니다.
부정확한 액체 충전은 피스톤 펌프 드리프트, 제품 점도 변동 또는 주입 단계 중 부적절한 백 팽창으로 인해 발생하는 경우가 많습니다.
일상적인 유지 관리에도 불구하고 반복되는 오류는 생산량 및 규정 준수 요구 사항에 맞춰 백 온 밸브 충진 장비의 구조적 기능을 평가할 때임을 나타냅니다.
대량의 에어로졸 생산 중에는 미세 오류가 급속도로 복잡해집니다. 겉보기에는 무시할 수 있는 2% 누출률과 1% 저중량 투여율이 결합되어 시간이 지남에 따라 이윤이 파괴됩니다. 작업자가 이러한 편차를 조기에 포착하지 못하면 교대당 수천 개의 캔을 폐기하게 됩니다. 원료 알루미늄, 내부 밸브 어셈블리, 압축 가스 및 벌크 제품 자체가 손실됩니다. 이러한 생산량 손실은 월별 수익을 잠식하기 전에 즉각적인 진단 주의를 요구합니다.
추진제 누출은 규제 및 안전에 심각한 영향을 미칩니다. 질소나 압축 공기와 같은 불활성 가스라도 운송 중에 빠져나가면 위험한 압력 차이가 발생합니다. 또한 화장품, 의약품 또는 식품 등급 환경에서 부적절한 투여는 cGMP(Current Good Manufacturing Practice) 표준을 직접적으로 위반합니다. 규제 기관에서는 충전 중량 및 밀봉 무결성에 대한 엄격한 문서를 요구합니다. 훼손된 캔은 미생물 오염을 유발하여 비용이 많이 드는 리콜 및 법적 책임을 초래할 위험이 있습니다.
최종 사용자 경험이 소매업의 성공을 좌우합니다. 해결되지 않은 BOV 문제는 소비자에게 직접적인 영향을 미칩니다. 약한 스프레이 패턴, 데드 캔 또는 조기 제품 부패를 경험합니다. 프리미엄 연속 스프레이 자외선 차단제를 구입하는 고객은 완벽한 사용을 기대합니다. 캔이 나오지 않으면 구매자는 부정적인 리뷰를 남기고 경쟁업체로 전환합니다. 소매 구매자는 이러한 결함률을 면밀히 모니터링합니다. 지속적인 품질 실패로 인해 수익성 있는 진열 공간과 구매자 유지 비용이 빠르게 발생합니다.
1인치 밸브 컵과 캔 목 사이에 완벽한 기계적 밀봉을 구축해야 합니다. 압착 깊이와 압착 직경은 이 공정에서 가장 중요한 두 가지 변수를 나타냅니다. 압착 콜릿은 바깥쪽으로 확장되어 캔 컬 아래의 밸브 컵을 잠급니다. 깊이가 너무 높으면 씰의 압축력이 부족해집니다. 직경이 너무 좁게 확장되면 추진제는 미세한 틈을 통해 빠져나갑니다.
마모되었거나 보정되지 않은 콜렛: 지속적인 금속 간 마찰로 인해 수백만 주기에 걸쳐 콜렛 조의 성능이 저하됩니다.
일관되지 않은 하향 압력: 공기 공급 라인이 변동되면 공압 압착 헤드가 힘을 잃는 경우가 많습니다.
치수 불일치: 양철 밸브 컵과 알루미늄 캔은 재료 공차가 다르기 때문에 별도의 압착 설정이 필요합니다.
모든 생산 배치에 대해 정기적인 수조 테스트를 의무화하는 것이 좋습니다. 캔을 따뜻한 물에 담그면 밸브 이음새에서 빠져나오는 기포가 올라가는 것을 시각적으로 식별할 수 있습니다. 다음으로, 디지털 압착 게이지를 활용하여 제조업체 사양과 비교하여 물리적 치수를 확인합니다. 깊이와 내부 직경을 모두 측정합니다. 치명적인 누출이 발생하기 전에 점진적인 기계적 드리프트를 식별하기 위해 이러한 판독값을 체계적으로 문서화합니다.
진단 매개변수 | 표준 목표 범위 | 교정 실패의 증상 |
|---|---|---|
압착 깊이 | 4.70mm - 5.00mm | 약한 기계적 밀봉; 수조에서 눈에 보이는 거품. |
압착 직경 | 27.10mm - 27.30mm | 변형된 밸브 컵; 압력 하에서 구조적 미세 누출이 발생합니다. |
하향력 | 캔 재질에 따라 결정됨 | 캔 넥이 찌그러졌거나 개스킷 압축이 불충분합니다. |
마스터 교정 캔을 사용하여 압착 헤드의 기계적 한계를 다시 교정하십시오.
모든 인덱스 사이클에서 일관된 하향 힘을 보장하기 위해 공압 실린더 압력을 조정합니다.
치수 마모가 허용 가능한 공차 한계를 초과하기 전에 압착 콜릿과 확장 조를 사전에 교체하십시오.
두꺼운 주석판 컵을 자주 처리하는 경우 경화강 툴링으로 전환하세요.
컵 아래 가스 발생 단계에 따라 최종 제품의 내부 압력이 결정됩니다. 기계는 캔 위로 센터링 벨을 내립니다. 진공청소기는 주변 공기를 제거합니다. 그런 다음 시스템은 압착 조가 패키지를 밀봉하기 불과 1000분의 1초 전에 밸브 컵 아래에 추진제(보통 압축 공기 또는 질소)를 주입합니다. 여기서 정확한 타이밍은 협상할 수 없습니다.
성능이 저하된 밀봉 링: 가스 처리 헤드의 진공 및 압력 개스킷이 미세 마모되어 추진제가 조기에 빠져나갈 수 있습니다.
변동하는 주요 공기 공급: 공장 공기 압축기 출력은 피크 사용 시간 동안 종종 떨어지며, 가스 공급 헤드에 필요한 양이 부족해집니다.
캔 정렬 불량: 센터링 벨이 캔 돔과 완벽하게 같은 높이로 완벽하게 안착되지 않으면 고압 가스가 측면으로 분출됩니다.
인라인 압력 조절기 감사부터 시작하십시오. 메인 압축기의 공급 압력을 확인하고 이를 가스 처리 헤드의 국지적 압력 게이지와 비교하십시오. 상당한 감소는 공급 라인이 부족하다는 것을 나타냅니다. 손전등과 돋보기를 사용하여 센터링 벨 내부의 폴리우레탄 밀봉 개스킷을 검사합니다. 찢어짐, 미세 찰과상 또는 영구 압축 세트를 찾으십시오.
공장 압력 변동을 흡수하기 위해 주유소 바로 옆에 국부적인 공기 저장소(서지 탱크)를 구현합니다.
작동 수명을 연장하려면 Viton 또는 강화 PTFE와 같이 마모에 강한 씰 재질로 업그레이드하십시오.
매주 프로그래밍 가능 논리 컨트롤러(PLC) 압력 센서를 교정하십시오.
캔과 가스 벨 사이의 완벽한 동심원을 보장하기 위해 인덱싱 스타 휠을 다시 정렬하십시오.
캔을 밀봉하고 가압한 후 기계는 대량 제품을 작은 밸브 스템을 통해 내부 백으로 밀어 넣습니다. 이 고압 액체 주입 단계에서는 롤링 백이 원활하게 팽창해야 합니다. 투여 실린더는 정확한 체적 양의 유체를 전달해야 합니다. 편차가 발생하면 중량 부족으로 인해 거부되거나 내부 백이 파열됩니다.
피스톤 펌프 씰 성능 저하: 마모된 내부 씰로 인해 유체가 피스톤을 우회하여 짧은 충전량이 제공됩니다.
제품 점도의 변화: 저장 탱크의 온도 변동으로 인해 유체 역학이 변경되어 펌프가 어려움을 겪게 됩니다.
백 접힘 또는 파열: 과도한 주입 속도로 인해 내부 백이 캔 내부에서 비틀리거나 접히거나 찢어집니다.
엄격한 통계적 프로세스 제어(SPC) 프로토콜을 구현합니다. 인라인 중량 선별기를 사용하여 투여 스테이션에서 나가는 모든 캔을 모니터링하십시오. 무게 분포 곡선을 분석하여 점진적인 드리프트와 갑작스러운 기계적 고장을 찾아냅니다. 거부된 캔을 조심스럽게 자르십시오. 내부 가방을 검사하십시오. 버스트 백은 일반적으로 과도한 사출 압력을 가리키는 반면, 꼬인 백은 밸브 간 구조 설계가 호환되지 않음을 나타냅니다.
내부 백이 원활하게 펼쳐지는 데 충분한 시간을 허용하도록 PLC를 통해 주입 유량을 조정하십시오.
벌크 제품 온도를 안정화하기 위해 재킷형 보관 탱크를 설치하여 정량 펌프에 유입되는 점도를 일정하게 유지합니다.
복잡한 화학 제제를 도입하기 전에 멸균수를 사용하여 투여 실린더 스트로크 길이를 보정하십시오.
예정된 예방 유지보수 기간 동안 정기적으로 내부 펌프 씰을 교체하십시오.
작업자는 정상적인 마모와 기계의 전반적인 부적절함을 구별해야 합니다. 마모된 콜릿이나 성능이 저하된 씰을 교체하는 것은 기본적인 유지 관리를 의미합니다. 그러나 계속해서 표류하는 충진 중량, 끝없는 전환 지연, 불규칙한 압력 강하와 싸우면 자본 지출 문제에 직면하게 됩니다. 오래된 아키텍처로는 고속의 현대적인 생산 요구를 충족할 수 없습니다. 신뢰할 수 있는 현대식 백 온 밸브 충진 장비 로 전환하면 만성적인 폐기율을 영구적으로 해결할 수 있는 유일한 방법이 되는 경우가 많습니다.
세 가지 운영 원칙을 통해 기존 기계를 평가합니다.
정밀도 및 일관성: 공압 구동 메커니즘은 자연스럽게 변동하는 공기 압력에 의존합니다. 서보 구동 메커니즘은 정밀 전기 모터를 사용합니다. 서보 모터는 압착 깊이와 액체 투여 정확도에 대해 무한히 엄격한 공차를 제공합니다.
확장성: 반자동 기계는 파일럿 실행에 적합합니다. 그러나 기본 섀시의 강성이 부족한 경우 완전 자동 인덱스 라인에 간격을 연결하면 실패율이 배가되는 경우가 많습니다.
전환 효율성: 기술자가 다양한 캔 크기나 제품 유형 간에 전환하는 데 필요한 정확한 시간을 추적합니다. 수동 수공구를 사용한 길고 어려운 전환은 오래된 아키텍처를 나타냅니다.
새로운 기계를 조달할 때 OEM 테스트 프로토콜에 대한 절대적인 투명성을 요구하십시오. 승인하기 전에 엄격한 FAT(공장 승인 테스트) 및 SAT(현장 승인 테스트) 매개변수를 요구합니다. 현지 기술 지원 및 신속한 부품 교체 가용성을 평가합니다. 마지막으로 엄격한 규정 준수 준비 상태를 확인합니다. 휘발성 추진제를 처리하고 제약 또는 식품 등급 응용 분야를 위한 위생 용접 기능을 갖춘 경우 새 설정은 가연성 구역에 대한 ATEX 표준을 충족해야 합니다.
크림프 누출, 압력 강하 및 투여 부정확성은 해결 가능한 기계적 문제를 나타냅니다. 이는 BOV 기술의 본질적인 결함이 아닙니다. 콜릿 압착, 컵 아래 가스 발생 역학 및 고압 액체 주입의 기계적 현실을 이해함으로써 팀은 문제를 효과적으로 해결할 수 있습니다. 사전 진단을 통해 사소한 교정 드리프트가 대규모 배치 실패로 확대되는 것을 방지합니다. 표준화된 수조 테스트, 디지털 치수 검증 및 엄격한 SPC 중량 확인은 수율 손실에 대한 강력한 방어를 구축합니다.
우리는 운영 관리자가 포괄적인 30일 가동 중지 시간 및 폐기율 감사를 수행하도록 권장합니다. 폐기된 제품, 손실된 알루미늄, 오래된 기계와 싸우는데 소요된 노동 시간의 정확한 양을 측정합니다. 이 데이터는 현재 설정의 실제 운영 효율성을 보여줍니다. 기존 라인이 지속적으로 성장에 병목 현상을 일으킨다면 현대적인 서보 구동 솔루션을 확보해야 할 때입니다. 하십시오 . 첨단 기계 아키텍처가 반복되는 생산 실패를 영구적으로 제거할 수 있는 방법에 대해 논의하려면 언제든지 당사에 문의
A: 업계 표준은 절대 영도를 목표로 합니다. 실제로 시설에서는 수조 테스트 후 누출율을 0.1% 미만으로 인정합니다. 그 이상이면 즉각적인 장비 개입과 압착 헤드 재보정이 필요합니다.
A: 일반적으로 그렇지 않습니다. BOV에는 특정 컵 아래 가스 공급 헤드와 고도로 전문화된 고압 밸브 통과 액체 투여 실린더가 필요합니다. 표준 에어로졸 기계에는 이러한 필수 아키텍처가 부족하여 특수 BOV 장비가 필수입니다.
A: 교체 빈도는 재료 및 주기 횟수에 따라 다릅니다. 표준 예방 유지보수는 100만~200만 주기마다 세심한 검사를 제안합니다. 치수 변동이나 흠집이 나타나면 즉시 콜릿을 교체해야 합니다.
답: 그렇습니다. 압축 공기와 질소는 압력 하에서 다르게 반응합니다. 장비 조절기 및 가스 처리 헤드 타이머는 압력 변화를 방지하고 일관된 스프레이 성능을 보장하기 위해 사용되는 특정 가스에 맞게 정밀하게 보정되어야 합니다.
