반수동 프로세스에서 연속 BOV(Bag-on-Valve) 생산 라인으로 전환하는 것은 엔지니어링의 획기적인 도약을 의미합니다. 운영 관리자, 조달 책임자 및 생산 엔지니어는 이 전문 기술을 확장할 때 고유한 통합 위험에 직면합니다. 기존 에어로졸 포장 라인은 단순히 BOV 요구 사항으로 변환되지 않습니다. 별도의 장비 구성이 필요합니다. 이는 높은 자본 지출을 수반하며 비용이 많이 드는 생산 병목 현상을 피하기 위해 정확한 사양이 필요합니다. 올바른 시스템을 소싱하는 것은 매우 중요한 결정입니다.
이 종합 가이드에서는 지속적인 생산에 필요한 정확한 기계 스테이션을 계획합니다. 신뢰할 수 있는 장비를 선택하기 위한 엄격한 평가 기준을 학습합니다. 우리는 또한 공장 구현의 현실을 탐구합니다. 이러한 특정 구성 요소를 이해하면 매우 효율적이고 자동화된 시설을 자신 있게 구축할 수 있습니다. 우리는 귀하의 운영 규모에 적합한 기계를 확보하는 데 필요한 평가 단계를 정의합니다.
완전한 BOV 라인은 추진제 가스 공급과 제품 충전을 컵 아래 가스 공급/크림핑 및 밸브를 통한 액체 충전이라는 두 가지 프로세스로 분리합니다.
자동 BOV 충전 기계로 업그레이드하면 생산 병목 현상이 수동 노동에서 기계 전환 효율성 및 자재 취급으로 전환됩니다.
공급업체를 평가하려면 이론적 출력 속도(CPM)를 넘어서 재료 호환성(예: 알루미늄 대 플라스틱) 및 규정 준수 표준(ATEX/GMP)을 확인해야 합니다.
구현 성공 여부는 엄격한 공장 승인 테스트(FAT)와 압착 깊이 및 밀봉 무결성에 대한 엄격한 예방 유지 관리 프로토콜 확립에 달려 있습니다.

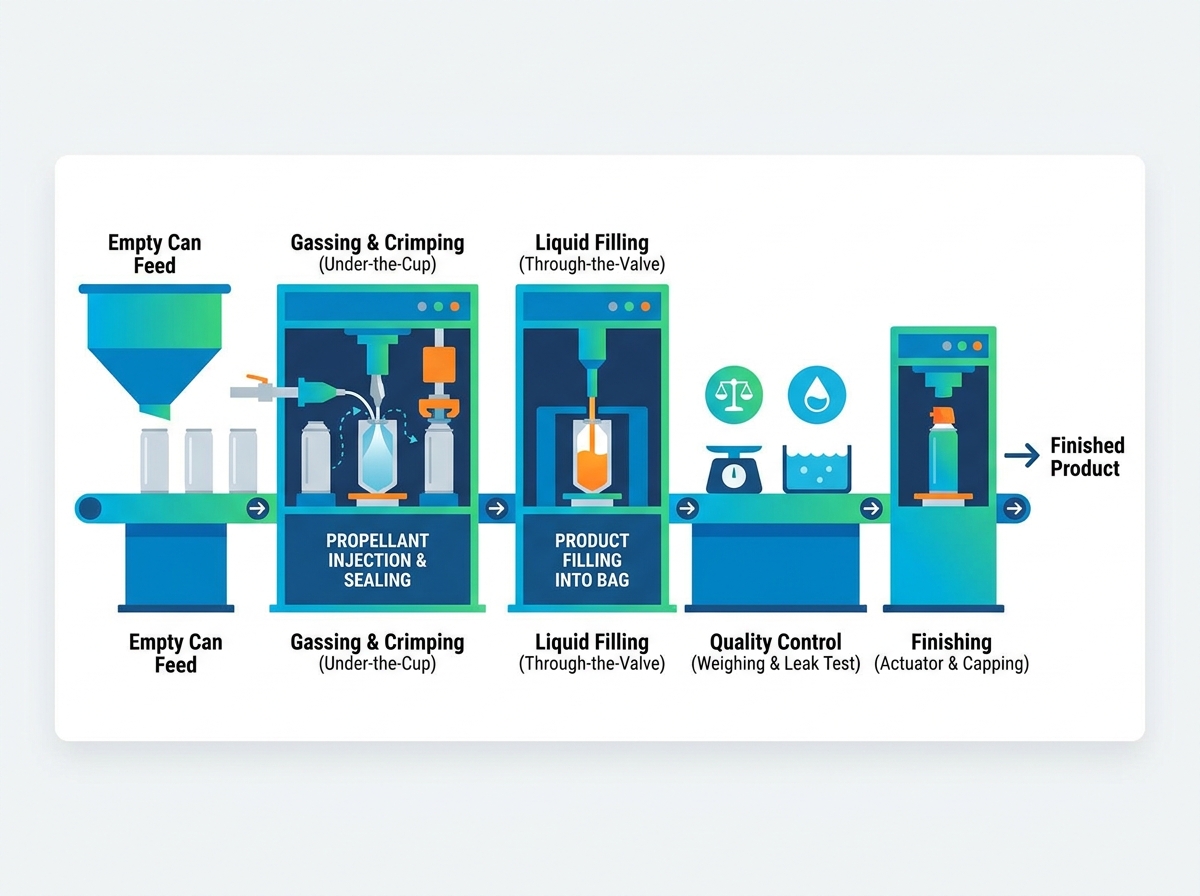

연속 BOV 라인을 이해하려면 순차 장비를 분해해야 합니다. 빈 용기를 시장에 출시될 제품으로 원활하게 옮겨야 합니다. 표준 에어로졸과 달리 BOV 기술은 기체상과 액체상을 완전히 분리합니다. 이를 위해서는 컨베이어 벨트를 따라 고도로 전문화된 스테이션이 필요합니다. 시스템의 각 노드는 전체 회선 속도를 유지하기 위해 완벽하게 동기화되어야 합니다.
프로세스는 제품이 용기에 들어가기 전에 시작됩니다. 오염물질이 없는 입력을 보장해야 합니다. 회전식 스크램블링 테이블은 대량의 빈 캔을 컨베이어에 자동으로 정렬합니다. 수동 정렬은 전체 라인의 속도를 늦춥니다. 자동화된 스크램블러는 지속적이고 일정한 속도로 피드를 제공합니다.
정렬되면 캔은 공기 세척 시스템을 통과합니다. 정전기는 알루미늄이나 플라스틱 용기 내부에 먼지를 가두는 경우가 많습니다. 헹굼 스테이션에서는 이온화된 공기를 각 캔에 분사합니다. 미세먼지를 즉시 진공청소합니다. 오염 물질은 섬세한 BOV 백에 미세 누출을 유발합니다. 이 세척 단계를 건너뛰면 최종 제품 품질이 저하됩니다. 여기에 비전 시스템을 통합하는 것이 좋습니다. 찌그러지거나 결함이 있는 캔을 조기에 거부합니다.
이 스테이션은 BOV 제조에서 중요한 차별화 요소 역할을 합니다. 표준 에어로졸은 추진제와 액체를 혼합합니다. BOV는 밀봉하기 전에 캔에 압축 공기나 질소를 주입합니다. 기계가 밸브 컵을 약간 들어 올립니다. 이는 불활성 가스를 컵 아래와 캔 본체 안으로 밀어 넣습니다. 목표 압력에 도달하면 압착 헤드가 밸브를 밀봉합니다.
여기서 기본 평가 노드는 정밀도입니다. 진공 밀봉은 완벽해야 합니다. 압착 깊이 정확도는 추진제 누출을 직접적으로 방지합니다. 압착이 너무 빡빡하면 밸브 메커니즘이 손상됩니다. 너무 느슨하면 시간이 지남에 따라 가스가 빠져나갑니다. 정밀한 서보 구동 압착 헤드는 공압식 대안보다 더 나은 제어 기능을 제공합니다. 가스 압력 게이지를 면밀히 모니터링하십시오. 이는 최종 제품의 디스펜싱 성능을 결정합니다.
압착 후 캔에는 빈 백을 둘러싼 가압 환경이 포함됩니다. 액체 충전 스테이션은 활성 제품을 이 내부 백에 밀어 넣습니다. 매우 높은 압력에서 작동합니다. 기계는 밸브 스템을 열고 이를 통해 액체를 펌핑합니다. 이렇게 하면 가압된 캔 내부의 백이 팽창합니다.
체적 정확도는 중요한 평가 노드입니다. 젤, 헤비 크림, 접착제 등 점성이 높은 액체는 독특한 문제를 안겨줍니다. 견고한 용적형 펌프가 필요합니다. 또한 적하 방지 노즐 기술도 평가해야 합니다. 점성이 있는 제품은 끈으로 묶이거나 떨어지는 경향이 있습니다. 고품질의 누수 방지 노즐이 제품을 깨끗하게 절단합니다. 이는 밸브 컵의 오염을 방지합니다. 밸브에 제품 잔여물이 있으면 나중에 액추에이터 배치가 복잡해집니다.
품질 관리는 수동으로 나중에 생각할 수 없습니다. 인라인으로 발생해야 합니다. 연속 중량 선별기는 모든 캔을 측정합니다. 가방 내부의 정확한 제품 용량을 확인합니다. 덜 채워진 캔은 소비자를 단축시킵니다. 캔을 너무 많이 채우면 내부 백이 터질 위험이 있습니다. 중량 선별기는 엄격한 중량 허용 범위를 벗어나는 캔을 자동으로 쫓아냅니다.
수조 누출 감지기는 또 다른 엄격한 준수 요구 사항입니다. 모든 가압 캔은 가열된 수조에 담깁니다. 열은 내부 가스를 팽창시킵니다. 이렇게 하면 크림프나 밸브의 미세 누출에서 기포가 빠져나오게 됩니다. 카메라나 센서가 욕조를 모니터링합니다. 누출된 용기를 자동으로 식별하고 거부합니다. 이 스테이션은 위험한 리콜 및 유통기한 실패로부터 브랜드를 보호합니다.
마무리 스테이션에서는 소매용 기능성 제품을 준비합니다. 진동 보울은 액추에이터와 오버캡을 분류합니다. 그들은 그것들을 프레싱 스테이션에 공급합니다. 자동 암 또는 스타휠이 밸브 스템 위에 액추에이터를 정렬합니다. 실수로 추출되는 것을 방지하기 위해 기계가 가볍게 눌러줍니다. 다음으로 오버캡이 제자리에 단단히 고정됩니다.
배치 코더와의 통합으로 장치가 완성됩니다. 잉크젯 또는 레이저 코더는 캔 바닥이나 뚜껑에 제조 날짜와 로트 번호를 인쇄합니다. 추적성은 제약 및 화장품 산업에서 타협할 수 없는 요소입니다. 고속 레이저 코더는 영구적인 표시를 제공합니다. 잉크 소모품 비용을 없애줍니다. 정확한 배치 추적을 위해 코더를 중앙 제어 시스템과 직접 동기화하세요.
반자동에서 완전 자동 시스템으로의 전환을 구성하려면 ROI와 위험 완화를 살펴봐야 합니다. 신뢰할 수 있는 소싱하면 자동 BOV 충전 기계를 생산 병목 현상이 완화됩니다. 이는 수동 작업 속도에서 기계 전환 효율성으로 초점을 이동합니다. 이러한 전환은 시설 운영 방식을 근본적으로 변화시킵니다.
수율 및 폐기물 감소
지속적인 회전 또는 고속 인덱싱 기계는 제품 낭비를 최소화합니다. 반자동 기계는 작업자의 타이밍에 의존합니다. 이로 인해 가스 수준과 액체량이 일관되지 않게 됩니다. 자동화 시스템은 서보 구동 체적 피스톤을 사용합니다. 매 주기마다 정확한 양을 투여합니다. 또한 가스 손실을 완벽하게 제어합니다. 낭비되는 추진제와 유출된 액체는 수익 마진을 빠르게 잠식합니다. 자동화는 이러한 허용 오차를 강화합니다.
인력 재배치
수동 BOV 작업에는 엄청난 물리적 반복이 필요합니다. 이는 작업자를 피로와 오류에 노출시킵니다. 완전 자동화된 라인은 인력 요구 사항을 전환합니다. 더 이상 스테이션 간에 캔을 옮기기 위해 작업자가 필요하지 않습니다. 대신 기술자와 품질 관리 감독자가 필요합니다. 인력의 기술을 향상시킵니다. 예방 유지 관리, 데이터 분석 및 프로세스 최적화에 중점을 둡니다. 이는 인체공학적 부상과 회전율을 대폭 줄여줍니다.
처리량 확장성
제조업체의 '최대 CPM'(분당 캔 수) 주장은 구매자를 오도하는 경우가 많습니다. 실제 OEE(전체 장비 효율성)를 계산해야 합니다. 실험실에서 60CPM 등급의 기계는 실제로는 그 수준에 도달하지 않습니다. 전환, 사소한 용지 걸림, 자재 적재로 인해 가동 중지 시간이 발생합니다. 자동화된 시스템은 예측 가능한 확장성을 제공합니다. 시스템 인터페이스를 통해 OEE 지표를 추적할 수 있습니다. 이 데이터를 사용하면 공급망 일정을 최적화할 수 있습니다.
운영 지표 비교
생산 지표 | 반자동 프로세스 | 완전 자동화된 프로세스 |
|---|---|---|
수확량 일관성 | 운전자 교대 근무 간의 높은 차이 | 엄격한 부피 및 압력 제어 |
노동 활용 | 수동 전송 및 수동 로딩 | 감독, 품질 및 유지 관리 |
가스 손실률 | 운영자에 따라 보통에서 높음 | 밀봉된 자동 압착으로 거의 0에 가깝습니다. |
OEE 추적 | 수동 로깅 및 추정 | 통합 PLC 데이터 로깅 및 보고 |
현대적인 생산 시설에는 민첩성이 필요합니다. 컨테이너 재료 유연성을 해결하면 일반적인 엔지니어링 문제가 해결됩니다. 이는 또한 주요 공급업체 평가 사각지대를 드러냅니다. 구매자는 종종 기계가 모든 컨테이너를 처리한다고 가정합니다. 이는 비용이 많이 드는 실수입니다. 단단한 알루미늄 캔을 취급하는 방법은 PET나 플라스틱 병을 취급하는 방법과 크게 다릅니다.
변경 부분이 어떻게 다른지 중요합니다. 견고한 알루미늄 캔은 공격적인 취급을 견딜 수 있습니다. 금속 스타 휠과 단단한 가이드 레일이 쉽게 안내합니다. 플라스틱 용기가 긁히고 찌그러졌습니다. 이들 사이를 전환하려면 특정 도구가 필요합니다. 플라스틱에는 부드럽게 다룰 수 있는 폴리머 가이드 레일이 필요합니다. 또한 다른 퍽이나 캐리어 시스템이 필요합니다. 퍽은 고압 충전 공정 중에 경량 플라스틱 병을 안정적으로 고정합니다.
압력 민감도에 따라 가스 처리 방식이 결정됩니다. 컵 밑 가스 공급 압력은 정확하게 조정되어야 합니다. 고압은 문제 없이 알루미늄 캔을 팽창시킵니다. 그러나 동일한 압력으로 인해 플라스틱 용기가 변형됩니다. 페트병 바닥이 둥글게 처리될 수 있습니다. 선반 위에 평평하게 세워지지 않을 수 있습니다. 플라스틱의 경우 가스 주입 속도와 최종 압력 한계를 주의 깊게 보정해야 합니다.
공급업체에 신속한 조정을 요구합니다. 느린 전환으로 인해 복합 재료 시설이 중단됩니다. 제조업체와 대화할 때 다음 후보 목록 논리를 사용하세요.
선택한 컨테이너의 구조적 무결성 한계를 평가하십시오.
공급업체의 퀵 체인지 툴링 설계를 검토합니다(공구 없는 조정 요구).
초기 공급업체 회의 중에 실제 플라스틱 샘플에 대한 가스 압력 한계를 테스트합니다.
기계가 제어판에 다양한 재료에 대한 고유한 레시피를 저장하는지 확인합니다.
회의적이고 증거 기반의 평가 프레임워크로 무장하면 잘못된 구매 결정을 예방할 수 있습니다. 모든 기계가 스트레스를 받을 때 동일한 성능을 발휘하는 것은 아닙니다. 공급업체의 엔지니어링 표준을 조사해야 합니다. 세련된 판매 브로셔를 살펴보십시오.
규정 준수는 절대적인 기준입니다. 유럽 표준에 대한 CE 표시를 확인하십시오. ATEX 인증을 조사하세요. BOV는 일반적으로 질소나 압축 공기와 같은 불활성 가스를 사용합니다. 그러나 액체 제품은 가연성이 매우 높을 수 있습니다. 알코올 기반 화장품이나 용제가 많이 함유된 산업용 스프레이를 채우는 경우 전체 라인에 방폭 ATEX 등급이 필요합니다. 또한 제약 및 개인 위생용품 라인에는 GMP(Good Manufacturing Practice) 인증이 필요합니다. 공급업체가 모든 제품 접촉 부품에 316L 스테인레스 스틸을 사용하는지 확인하십시오. 위생적인 용접과 손쉬운 청소 디자인은 협상할 수 없습니다.
기계의 두뇌가 운영 성공을 좌우합니다. PLC(Programmable Logic Controller) 브랜드를 주의 깊게 평가해 보세요. 독점적이거나 모호한 시스템을 피하십시오. Siemens나 Allen-Bradley와 같이 전 세계적으로 지원되는 브랜드를 고집하세요. 컨트롤러에 오류가 발생하면 코드를 이해하는 현지 기술자가 필요합니다. HMI(Human-Machine Interface) 화면을 검토합니다. 직관적이어야 합니다. 데이터 로깅 기능을 평가합니다. 귀하의 라인은 배치 추적성, 압력 판독값 및 중량 선별기 거부 사항을 기록해야 합니다. 품질 감사는 이러한 자동화된 데이터 캡처에 의존합니다.
기성 기계는 복잡한 제품 포트폴리오에 완벽하게 들어맞는 경우가 거의 없습니다. 공급업체의 실제 엔지니어링 역량을 평가합니다. 디자인 작업을 아웃소싱하나요? 이중 구획 분배를 위해 독특한 백 모양을 사용할 수 있습니다. 표준 밸브를 막는 점성이 높은 포뮬러를 펌핑할 수 있습니다. 시설에 심각한 설치 공간 제약이 있을 수 있습니다. 유능한 공급업체가 장비 레이아웃을 수정합니다. 그들은 맞춤형 누수 방지 노즐을 설계합니다. 좁은 바닥 공간에 맞게 U자형 컨베이어 라인을 구축합니다. 중요한 구성 요소를 맞춤화하려는 의지를 조사하십시오.
신뢰성을 입증한다는 것은 구매 후 실제로 무엇이 잘못되었는지 강조하는 것을 의미합니다. 전시실에서 장비는 완벽해 보입니다. 공장 현장은 가혹한 현실을 보여준다. 이러한 구현 위험을 이해하면 보다 원활한 출시가 보장됩니다.
특정 재료 실행: 정확한 캔, 밸브, 백 및 대량 액체를 공급해야 합니다.
지속적인 속도 테스트: 짧은 1분 실행을 허용하지 마십시오. 지속적인 생산 시간을 요구합니다.
전환 시뮬레이션: 공급업체가 테스트 중에 도구를 교체하도록 강제합니다. 프로세스 시간을 정하세요.
문서 확인: 운영 매뉴얼이 맞춤형 기계와 완벽하게 일치하는지 확인하십시오.
FAT(Factory Acceptance Test) 표준은 재난을 예방합니다. 특정 자료를 실행해야 하는 이유는 무엇입니까? 압력에 따라 점도가 변합니다. 특정 젤에 예상치 못한 거품이 생길 수 있습니다. 특정 캔이 스타휠에 걸릴 수 있습니다. 공급업체 시설에서 이러한 문제를 식별하는 데에는 비용이 들지 않습니다. 현장에서 이러한 제품을 발견하려면 몇 주간의 가동 중지 시간이 소요됩니다.
일반적인 실패 지점을 사전에 해결합니다. 씰 무결성은 시간이 지남에 따라 표류합니다. 이는 피할 수 없는 기계적 현실이다. 압착 조가 마모됩니다. 일상적인 압착 게이지 교정이 필요합니다. 작업자는 매 교대마다 압착 깊이와 직경을 측정해야 합니다. 기계가 설정을 무기한 유지한다고 가정하지 마십시오.
예비 부품과 지원 계약을 엄격하게 평가하십시오. 기술 지원을 위해 SLA(서비스 수준 계약)를 요청하세요. 성수기에는 기계가 고장납니다. 보장된 응답 시간이 필요합니다. 중요한 마모 부품을 현지에서 확보하는 것이 중요합니다. O-링, 충진 씰 및 크림퍼 콜릿이 저하됩니다. 자신의 선반에 이러한 부품의 강력한 재고를 보관하십시오. 수입된 인감이 나올 때까지 2주를 기다리면 사업이 중단됩니다.
완전한 BOV 라인은 고도로 통합된 생태계로 기능합니다. 컵 아래 가스 공급 및 압착 단계의 정밀도가 최종 제품의 궁극적인 성공을 좌우합니다. 자재 취급, 액체 충전 또는 품질 관리에 있어 취약한 연결고리를 감당할 수 없습니다. 이 기술을 업그레이드하려면 부지런한 계획과 엄격한 공급업체 책임이 필요합니다.
다음 단계는 매우 실용적이어야 합니다. 정확한 제품 점도, 용기 치수 및 목표 출력 속도를 문서화하십시오. 특정 OEE 목표를 기반으로 산출물 계산을 제공하도록 잠재 공급업체에 요구합니다. 이상적인 상태의 실험실 테스트를 현실로 받아들이지 마십시오. FAT를 엄격하게 계획하세요. 시설 업그레이드 중 맞춤형 지원을 받으려면 언제든지 당사에 연락하여 특정 장비 구성에 대해 논의할 수 있습니다.
A: 선형 자동 설정에는 일반적으로 대략 길이 10~15m, 너비 2~3m의 공간이 필요합니다. 회전식 구성은 설치 공간을 크게 줄여 4 x 4m 크기의 작은 공간이 필요한 경우가 많습니다. 축적 테이블, 작업자 통로 및 대량 자재 준비에 필요한 추가 공간을 항상 고려하십시오.
답변: 일반적으로 권장되지 않습니다. 표준 기계는 밸브를 통한 가스 공급을 사용합니다. BOV는 압착 전에 컵 아래에 정확한 가스 공급이 필요합니다. 기계적 아키텍처는 근본적으로 다릅니다. 개조는 기술적으로 가능하지만 전환 비용은 매우 높습니다. 특수 목적으로 제작된 BOV 기계를 구입하면 씰 무결성이 보장되고 지속적인 유지 관리 실패를 방지할 수 있습니다.
A: 현실적인 기대치를 3~6개월로 설정해야 합니다. 표준 기계는 이 스펙트럼의 짧은 끝에 속합니다. 특정 설치 공간 조정이나 특수 점성 유체 펌프가 필요한 고도로 맞춤화된 라인의 경우 최대 6개월이 소요됩니다. 시운전 및 FAT로 인해 일정이 2~4주 더 늘어납니다.
A: BOV는 본질적으로 질소나 압축 공기와 같은 불활성 가스를 사용하므로 추진제 가연성 위험을 줄입니다. 그러나 시설 요구 사항은 전적으로 액체 제품에 따라 달라집니다. 제품에 알코올, 용제 또는 가연성 활성 성분이 포함되어 있는 경우 전체 충전 라인과 시설실은 엄격한 ATEX 방폭 표준을 충족해야 합니다.
